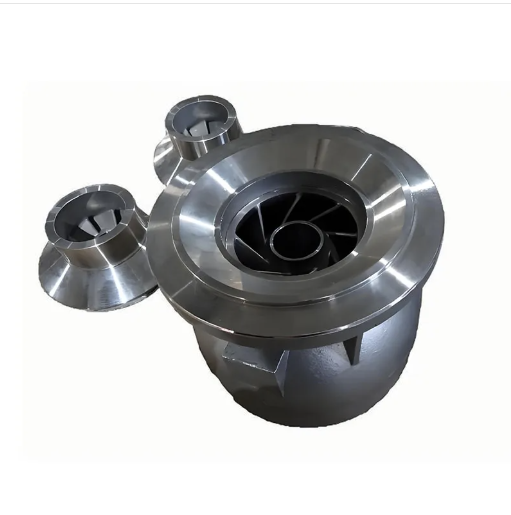

Литой корпус насоса: выбор материала под среду, контроль плотности и приёмка

В каталоге корпуса насосов выглядят одинаково: фланцы, улитка, посадочные места под подшипниковый щит. Разница начинается там, где её не видно на чертеже, — в марке сплава и в плотности металла под давлением.

Подбор пытаются начать с цены, а стоит начинать со среды. Вода, морская вода, сырая нефть и агрессивная химия дают три разных семейства материалов и три разных режима контроля. Ошибка здесь не проявляется на приёмке: она проявляется через несколько месяцев, когда пористая зона в перепаде толщин начинает пропускать.

01 Литой корпус насоса — это не «ёмкость с фланцами»

Корпус — основной компонент насоса, который воспринимает давление. В судостроении это ключевой конструктивный элемент морских водяных, топливных и балластных насосов; в нефтехимии через него транспортируют сырую нефть, нефтепродукты и агрессивные химические среды в тяжёлых условиях эксплуатации.

Отличаются корпуса не внешним видом, а тем, выдержит ли отливка рабочее давление без сквозных дефектов. Именно поэтому два внешне одинаковых корпуса могут стоить втрое разного: цена определяется металлом и объёмом контроля, а не геометрией.

Цена ошибки — не доработка по месту, а замена корпуса. Уплотнение и прокладки меняют за час; корпус меняют вместе с простоем агрегата, и это уже другие деньги.

02 Материал выбирают по среде, а не по цене каталога

Подбор всегда начинается с трёх вопросов, и только потом переходят к расчёту стенки и к цене.

1. Что именно качают: вода, морская вода, нефтепродукт, химическая среда. Состав среды, а не её название, определяет коррозионную стойкость.
2. Рабочая температура и её колебания. Нагрев меняет и прочность металла, и поведение уплотнений.
3. Рабочее и пиковое давление, наличие гидроударов и пульсации. Пиковое давление не закладывают в толщину стенки — его ограничивают арматурой.

Ещё одна оговорка: при высокой скорости потока к коррозии добавляется эрозия, и материал, который отлично стоит в статичной среде, на той же среде в потоке изнашивается быстрее. Это отдельный вопрос к поставщику, а не поправка к прайсу.

03 Три семейства материалов и цена ошибки в каждом

Серый чугун HT250 и высокопрочный чугун с шаровидным графитом QT400-15 экономичны по стоимости и применяются в обычных водяных насосах или в условиях лёгких нагрузок. Ограничение здесь не в давлении как таковом, а в хрупкости: серый чугун не прощает гидроудара и ударной нагрузки при монтаже.

Нержавеющие стали CF-8/304 и CF-8M/316 выбирают за коррозионную стойкость — это предпочтительный выбор для химических насосов. Важно не то, что сталь «нержавеющая», а то, к какой конкретно среде она стойка: CF-8 и CF-8M — разные сплавы, и подбирают их по составу среды, а не по принципу «чем дороже, тем надёжнее».

Легированные стали ZG230-450 и ZG1Cr5Mo обладают высокой прочностью и жаропрочностью и применяются в насосах электростанций и в нефтепроводах, работающих под высоким давлением и при высоких температурах. Здесь отказ обычно связан не с коррозией, а с потерей прочности на нагреве, поэтому режим термообработки для этой группы материалов обсуждают отдельно.

04 Сводная таблица: материал, среда, ограничение

Таблица ниже — не каталог и не замена расчёту. Она задаёт порядок разговора: что вы уже знаете о своей среде и чего не хватает для выбора.

Если ваша задача не попадает ни в одну строку, это нормально: значительная часть заказов — нестандартные отливки. В запросе тогда указывают среду и её состав, а марку подбирают совместно.

05 Главная технологическая трудность — перепад толщин стенок

Внутренние каналы корпуса имеют сложную конфигурацию, а перепады толщин стенок у детали велики. Именно поэтому при затвердевании возникает высокий риск усадочных раковин и усадочной пористости, и это напрямую влияет на способность детали держать давление и обеспечивать герметичность.

Это не дефект «неудачной партии», а свойство конструкции. Поэтому литейную технологию проектируют заранее: рассчитывают систему литниковых питателей, расставляют холодильники и оптимизируют схему с помощью численного моделирования, а не подбирают режимы по ходу заливки.

Практический вывод для заказчика: внешне годная отливка может быть пористой именно в тех местах, где это дороже всего, — в зоне перепада толщин и под уплотнительными поверхностями. Ответ на этот вопрос даёт только контроль.

06 Что проверять на приёмке: радиография, ультразвук, гидроиспытание

Отливки корпусов проходят строгий неразрушающий контроль — радиографический или ультразвуковой — и испытания под давлением. Именно этот набор обеспечивает внутреннее качество и эксплуатационную надёжность, а не внешний осмотр.

• Зоны контроля. В договоре стоит записать конкретные места: перепады толщин, посадочные места под уплотнения, места под болтовые соединения.
• Метод и объём контроля. Радиография и ультразвук дают разную информацию и разную стоимость; объём контроля согласовывают до запуска партии.
• Параметры гидроиспытания и протокол по каждой детали.
• Сварной ремонт: был ли он, в каких зонах и по какой технологии. Крупные стальные отливки ремонтируют сваркой; сам факт ремонта — не брак, а отсутствие записи о нём — повод для вопросов.

Требовать «побольше контроля» бессмысленно: избыточный объём радиографии по детали, где она не нужна, не повышает надёжность, но ощутимо повышает цену. Объём контроля назначают по узлу — там, где отказ опаснее всего.

07 Рабочее колесо и корпус клапана считают вместе с корпусом

Рабочее колесо называют сердцем насоса: оно преобразует механическую энергию в кинетическую энергию жидкости при высокоскоростном вращении. Для чистой воды и неагрессивных сред применяют HT250 и QT500-7; для коррозионных жидкостей — 304, 316 и дуплексную сталь CD4MCu; при высокой скорости, интенсивном абразивном износе или высоких температурах — высокохромистый чугун или ZG1Cr13.

Корпус клапана того же контура подбирают по тем же правилам: HT200 и QT400-18 при среднем и низком давлении при нормальной температуре, WCB как универсальный вариант для высокого давления, CF8/304 и CF8M/316 плюс специальные сплавы — монель-металл и хастеллой — для агрессивных сред.

Смысл простой: материал корпуса, колеса и арматуры согласовывают между собой и со средой. Разнородные металлы в одной среде образуют гальваническую пару, и разрушается более слабое звено — обычно не то, за которое платили больше.

08 Что указать в запросе

Большинство задержек в таких заказах происходит не на производстве, а на уточнениях. Ниже — минимальный набор полей, по которому можно выдать расчёт без дополнительных вопросов.

Если чертежа нет, запрос не откладывают: достаточно фотографии детали с двух сторон, замеров рулеткой и описания среды. Остальное восстанавливают по вопросам.

09 Что мы предлагаем

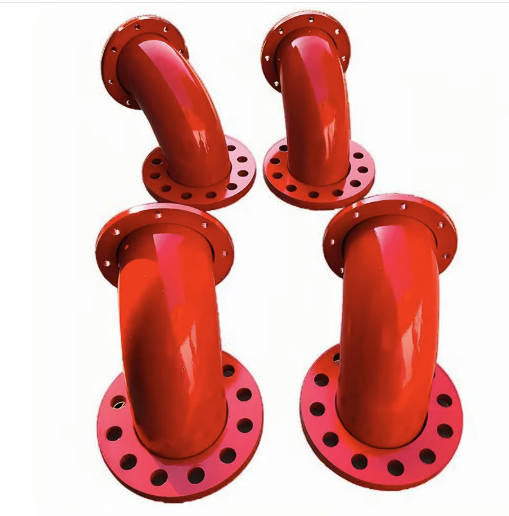

ООО Чжэньцзян Синшэн Стальное Литье специализируется на производстве металлических компонентов для портового хозяйства, лесозаготовительной техники, нефтехимической промышленности, металлургического оборудования, дорожно-строительной техники и судовых насосов. Предприятие расположено в городе Чжэньцзян, район Даньту, провинция Цзянсу.

• Применяемые материалы: углеродистая, легированная, нержавеющая и жаропрочная сталь, высокохромистый чугун.
• Литьё корпусных деталей под давление с контролем плотности и гидроиспытаниями.
• Подбор сплава под конкретную среду, а не по стандартной номенклатуре.
• Работа по чертежу и по образцу; согласование программы контроля до запуска партии.

Полный перечень позиций — в каталоге продукции; связаться с нами можно через страницу контактов.

Корпус насоса выбирают по среде и по режиму работы, а не по каталожной цене. Опишите среду, температуру и давление — мы вернём вариант материала, комментарий по литейной технологии для вашей геометрии и программу приёмочного контроля с указанием зон.

Карточка позиции на сайте — Литые корпуса насосов

Материалы по теме

• Литые корпуса насосов
• Корпуса клапанов
• Рабочие колёса насосов
• Литые отводы
• Литые фланцы
• Литые детали трубопроводов
• Корпуса для нефтяного оборудования
• Корпус подшипника судового движителя
• Обтекатель гребного винта
• Кнехты
• Втулки из высокохромистого чугуна
• Винтовой вал из высокохромистого чугуна
• Зубья ковша
• Блоки (шкивы) для дноуглубительных работ
• Жаростойкие стальные отливки
• Литые валы для горной техники
• Зубчатые колёса
• Валы и зубчатые колёса
• Литые корпусные детали
• Шкивы
• Насосы и клапаны
• Судостроение и причалы
• Нефтяное оборудование
• Судостроение и морская техника
• Высокохромистый чугун
• Жаростойкая сталь
• Дноуглубительные работы
• Горнорудное оборудование
• Сельскохозяйственная и лесная техника
• Универсальное оборудование
• Пять ключевых показателей качества при закупке отливок
• Отливки: дефекты и допуски
• Чугунные отливки: от скрытых дефектов до надёжного узла
• Легированная сталь: не просто добавки в расплаве
• Стальное литьё: не просто форма и расплав
• Литьё и обработка: где кончается форма
• Литая корпусная деталь: основа механизма
• Промышленные компоненты
• Литьё по «пустой оболочке»
• Корпус насоса из нержавеющей стали: производство
• Вся продукция предприятия
• О предприятии
• Контакты
• Новости предприятия
• Новости отрасли

Частые вопросы

Можно ли поставить корпус из нержавеющей стали вместо чугунного?

Можно, и для агрессивных сред это типовое решение: CF-8/304 и CF-8M/316 применяют именно за коррозионную стойкость. Но если среда не агрессивная, вы переплачиваете без выигрыша в ресурсе.

Чем отличается CF-8 от CF-8M?

Это разные сплавы: первая соответствует 304, вторая 316 с молибденом. Их подбирают по составу среды, а не по цене; конкретный выбор — вопрос к технологу по вашей среде.

Зачем гидроиспытание, если уже сделан ультразвуковой контроль?

Они проверяют разное. Ультразвук ищет внутренние дефекты в металле, гидроиспытание подтверждает, что деталь держит давление как узел. Для напорных корпусов нужны оба.

Внешне отливка ровная — значит ли это, что она плотная?

Нет. Усадочная пористость скрыта внутри и концентрируется в зонах перепада толщин. Ответ даёт только неразрушающий контроль по согласованным зонам.

Что делать, если чертежа нет, а корпус надо заменить?

Пришлите фотографии детали с двух сторон, основные замеры и описание среды. Этого достаточно, чтобы начать подбор и уточнить остальное вопросами.
